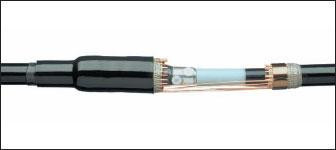

Соединительная муфта POLJ-12/1



Номинальное напряжение Uo/U (кВ)	Сечение жилы (мм²)	Обозначение для заказа для кабелей		Размеры (мм)
		с проволочным экраном	с ленточным и проволочным экраном *	L	D
6/10	25-70  70-150  120-240  240-400  500  630  800	POLJ-12/1x25-70  POLJ-12/1x70-150  POLJ-12/1x120-240  POLJ-12/1x240-400  POLJ-12/1x500  POLJ-12/1x630  POLJ-12/1x800	POLJ-12/1x25-70-CEE01  POLJ-12/1x70-150-CEE01  POLJ-12/1x120-240-CEE01  ― ― ―	550  550  550  650  700  700  800	45  55  65  75  85  85  90

* Муфты разработаны для кабелей с медным ленточным или алюминиевым ламинированным экраном (например, типа AHXAMK-W) и могут быть применимы также для кабелей с проволочным экраном. Для перехода от кабеля с проволочным экраном к кабелю с ламинированным экраном следует применять муфты для кабелей с проволочным экраном.





Номинальное напряжение Uo/U (кВ)	Сечение жилы (мм²)	Обозначение для заказа для кабелей с проволочным или ленточным экраном	Размеры (мм)
			L	D
6/10	25-70  70-150  120-240  240-400	POLJ-12/1x25-70-AW  POLJ-12/1x70-150-AW  POLJ-12/1x120-240-AW  POLJ-12/1x240-400-AW	850  850  900  950	50  60  70  80







Кабель  Здесь представлены соединительные муфты для экранированных одножильных кабелей с пластмассовой изоляцией на напряжение 10 кВ.  Например: АПвПг, АПвВ, ПвПуг, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R.
