Электротехническая продукция от ТОО «AKAS ENERGY»
+7 (701) 383-95-55

Кабель АСБЛ-10 3х120

  • В наличии

Цену уточняйте

+7 (701) 383-95-55
Зауре
возврат товара в течение 14 дней по договоренности
Кабель АСБЛ-10 3х120
Кабель АСБЛ-10 3х120В наличии
Цену уточняйте
+7 (701) 383-95-55
Зауре

Описание

Расшифровка кабеля АСБЛ-10 3х120 (ож):

  • А ― Алюминиевая токопроводящая жила
  • С ― Свинцовая оболочка
  • Б ― Броня из двух стальных лент
  • л ― В подушке под броней имеется слой из пластмассовых лент

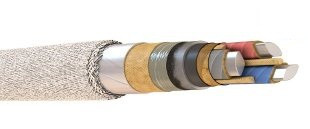

Элементы конструкции кабеля АСБЛ 10кВ 3х120 (ож):

  1. Алюминиевая токопроводящая жила:
    ― однопроволочная сечением 25-240 кв.мм
    ― "ож",
    ― многопроволочная сечением 70-800 кв.мм;
  2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
    маркировка жил:
    ― цифровая: 1, 2, 3, 4,
    ― цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
  3. Заполнение из бумажных жгутов;
  4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
  5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
  6. Свинцовая оболочка;
  7. Подушка из битума, пленки ПВХ и крепированной бумаги;
  8. Броня из стальных лент;
  9. Наружный покров из волокнистых материалов.

Область применения кабеля АСБЛ-10 3х120 (ож):

Кабель АСБЛ с сечением 3х120 (ож)предназначен для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение тока 10 кВ частотой 50 Гц.
Кабель применяется для прокладки в земле при среднем и высоком уровне активности коррозии грунтов, с наличием или отсутствием блуждающих токов. Кабель силовой АСБЛ 3х120 (ож)-10 характеризуется высокой устойчивостью к изгибам, благодаря защитной оплётке. Следует отметить, что кабель не распространяет горение и может быть использован в пожароопасных зонах и на взрывоопасных территориях.

Характеристики АСБЛ 3х120 (ож)-10

  • Рабочая температура ― от -50 до +50 °С;
  • Предельно допустимая рабочая температура для кабелей АСБЛ напряжением 10 кВ ― 70 °С;
  • Температура прокладки ― не ниже ― 0 °С;
  • Величина монтажных изгибов для однопроволочного исполнения ― не менее 25 диаметров по оболочке;
  • Величина монтажных изгибов для многопроволочного исполнения ― не менее 15 диаметров по оболочке;
  • Срок службы ― 30 лет.

Электрические характеристики кабеля АСБЛ-10 3х120 (ож):

Сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом:
  • для однопроволочного исполнения ― не более 29,11;
  • для многопроволочного исполнения ― не более 29,4;
Сопротивление изоляции на 1 км длины при температуре 20 °С, МОм, не менее:
  • для кабелей АСБЛ напряжением 6 и 10 кВ ― 200;
Продолжительность короткого замыкания ― не более 4с;

Характеристики

Основные
Страна производительРоссия
Гарантийный срок 54 мес
Срок службы30 лет
Тип проводаСиловой
УпаковкаКатушка
Конструктивные особенности
Количество жил3
Материал изоляцииПропитанная бумажная изоляция
Наличие изоляцииДа
Площадь сечения120 кв. мм
Сечение жилы120 кв.мм
Механические характеристики
Максимальная рабочая температура80 град.
Минимальный радиус изгиба 15 мм
Электрические характеристики
Сопротивление изоляции200 МОм

Информация для заказа

  • Цена: Цену уточняйте
