Зажимы заземляющие ЗПС-35-3, ЗПС-50-3, ЗПС-70-3, ЗПС-100-3, ЗПС-120-3, ЗПС-140-3, ЗПС-150-3
- В наличии
Цену уточняйте
- +77756673844Ануар
- +77084752315Ануар
-
День Время работы Перерыв Понедельник 09:00 — 18:00 Вторник 09:00 — 18:00 Среда 09:00 — 18:00 Четверг 09:00 — 18:00 Пятница 09:00 — 18:00 Суббота Выходной Воскресенье Выходной * Время указано для региона: Казахстан, Костанай
- КазахстанКостанайская областьКостанайул. Базовая, 1, офис №7+77142752315Офис+77756673844Ануар+77084752315Ануар
Описание
Назначение: Для присоединения стальных канатов или проводов, применяемых на ВЛ в качестве молниезащитных тросов, к заземленным элементам опор. Крепление зажимов к опорам и лапкам поддерживающих зажимов осуществляется болтами.
Зажимы типа ЗПС-3 изготавливаются из стали и должны соответствовать требованиям ТУ 3449-017-40064547-01.
Зажимы типа ЗПС-3Г изготавливаются из алюминия и должны соответствовать требованиям ГОСТ Р 511-98.
| Обозначение

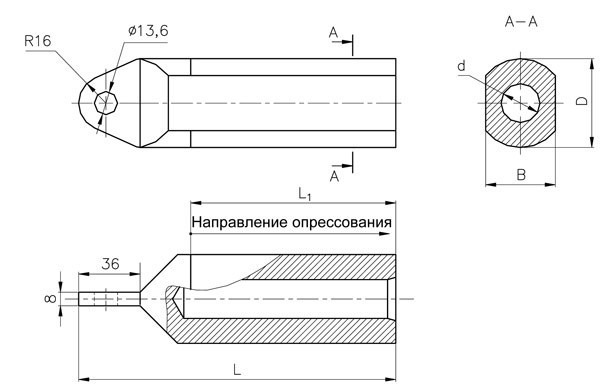

| Размеры, мм | Стальные канаты | Матрица опрес-сования | Масса, кг | ||||||
| B | D | d | L | L1 | ГОСТ | Номи-нальное сечение, мм2 | Диа-метр, мм | |||
| ЗПС-35-3 | — | 20 | 8,5 | 102 | 40 | 3064-80 | 35,34 | 7,8 | С-15 | 0,28 |
| ЗПС-50-3 | 14 | 25 | 10,0 | 111 | 50 | 3063-80 | 48,64 | 9,1 | С-20 | 0,34 |
| 3064-80 | 49,32 | 9,2 | ||||||||
| 3062-80 | 50,45 | |||||||||
| 57,33 | 9,8 | |||||||||
| ЗПС-70-3 | 19 | 30 | 13,0 | 125 | 60 | 3063-80 | 72,95 | 11,0 | С-24 | 0,49 |
| 3064-80 | 74,65 | 11,5 | ||||||||
| 3062-80 | 80,61 | |||||||||
| ЗПС-100-3 | 23 | 34 | 13,5 | 137 | 70 | 3064-80 | 94,44 | 12,5 | С-29 | 0,69 |
| 3063-80 | 101,72 | 13,0 | ||||||||
| ЗПС-120-3 | 28 | 36 | 14,5 | 148 | 80 | 3064-80 | 116,89 | 14,0
| С-30
| 0,84 |
| 3063-80 | 117,90 | |||||||||
| ЗПС-140-3 | 29 | 34 | 16,0 | 168 | 100 | 3063-80 | 135,28 | 15,0 | С-30
| 0,94 |
| 3064-80 | 141,37 | 15,5 | ||||||||
| ЗПС-150-3 | 29 | 42 | 17,0 | 171 | 100 | 3063-80 | 153,84 | 16,0 | С-34 | 1,03 |
Информация для заказа
- Цена: Цену уточняйте
